螺旋顶管机

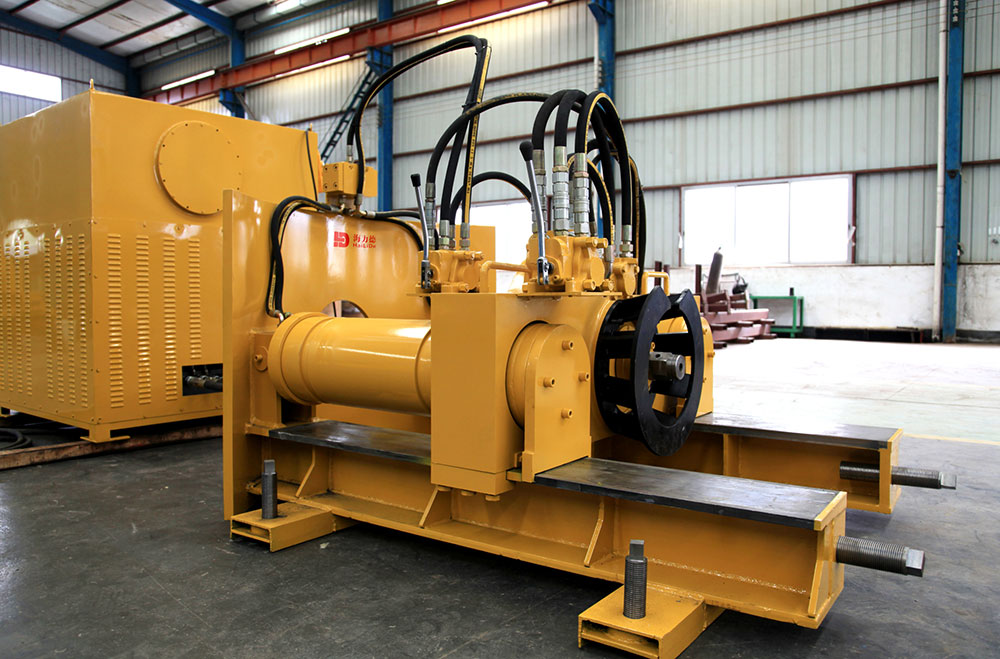

螺旋顶管机

一、 螺旋顶机适用范围: 适用于城镇小管径φ 300mm 、 φ 400mm 、 φ 500mm 、 φ 600mm 、水泥管组、 PVC 管道(厚壁),尤其适用于污水管道、雨污分流管道及热力管道的套管等钢性或半钢性

一、螺旋顶机适用范围:

适用于城镇小管径φ300mmφ400mmφ500mmφ600mm、水泥管组、PVC管道(厚壁),尤其适用于污水管道、雨污分流管道及热力管道的套管等钢性或半钢性管道的非开挖铺设。该设备体积小,适用于城镇巷道狭小地带,可在直径2000的圆形工作井内工作。

二、螺旋顶管机主要性能特点:

1、节能环保,动力强劲;

2、基坑内顶进操作简单,性能可靠,整个施工过程保持水平直线度±50mm,顶进速度快,大大提高施工效率;

3、基坑设备体积小,重量轻,推力大,对操作者技能要求低,有限降低施工成本,提高功效;

4、可根据不同地层选配机头,实现最优化施工性能。

TY-LD500-650基坑设备参数

序号

名称

单位

参数值

1

基坑设备外形尺寸

mm

1965x1650x1020

2

导向扭距

N.m

18500

3

导向转速

r/min

17

4

主顶油缸推力

kN

800x2

5

主顶油缸行程

mm

650x2

6

排泥掘进扭距

N.m

φ400/3600、 φ500/5300、 φ600/7200、

7

排泥掘进转速

r/min

20

8

掘进机头规格

mm

φ300、φ400、φ500、φ600

9

顶进速度

mm/min

40~70

10

整机重量

Kg

2300

外形尺寸图:



TY-LD600-1250基坑设备参数

序号

名称

单位

参数值

1

基坑设备外形尺寸

mm

3280x1700x1020

2

导向扭距

N.m

18500

3

导向转速

r/min

17

4

主顶油缸推力

kN

800x2

5

主顶油缸行程

mm

1250x2

6

排泥掘进扭距

N.m

φ400/3600、 φ500/5300、 φ600/7200

7

排泥掘进转速

r/min

20

8

掘进机头规格

mm

φ300、φ400、φ500、φ600

9

顶进速度

mm/min

40~70

10

整机重量

Kg

3000

外形尺寸图:
